Подробная информация о продукте:
|
Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Высокий свет: | Стеклянный линейный линейный энкодер с ЧПУ,1 мкм стеклянный линейный линейный энкодер с ЧПУ |

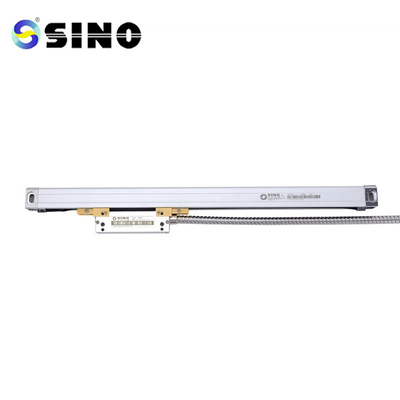

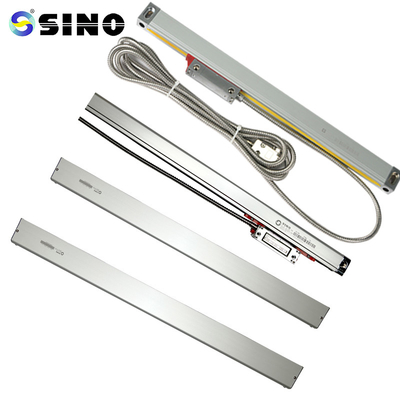

5um/1um/0.5um SINO KA500 Glass Linear Scale CNC Linear Encoder Scale для цифрового считывания
KA-500 — это мини-энкодер, специально разработанный для станков с низким
Размер установки и небольшое рабочее пространство.Он может удовлетворить потребности этих клиентов
у кого есть требования к должности.Длина 70~470мм.
В коплект входит:
Стеклянная линейная шкала, 1 шт., КА500-470мм
Доступно разрешение 0,5/1/5 м.
Индивидуальные длины энкодера (L0) могут быть предоставлены в зависимости от потребностей потребителей. (Длина: 70-470 мм)
Модель | L0 | L1 | L2 | Модель | L0 | L1 | L2 |
КА500-70 | 70 | 172 | 182 | КА500-320 | 320 | 422 | 432 |
КА500-120 | 120 | 222 | 232 | КА500-370 | 370 | 472 | 482 |
КА500-170 | 170 | 272 | 282 | КА500-420 | 420 | 522 | 532 |
КА500-220 | 220 | 322 | 332 | КА500-470 | 470 | 572 | 582 |
КА500-270 | 270 | 372 | 382 |
L0: Эффективная длина измерения энкодера L1: Размер монтажного отверстия энкодера
L2: Габаритные размеры энкодера
Руководство по эксплуатации
1. Перед использованием пользователь должен прочитать Общее описание, Рекомендации по безопасности и
все содержание глав 1 ~ 3.
2. За исключением Общего описания, Соображений безопасности и всего содержания в
Глава 1 ~ 3, технические специалисты по установке, тестированию и ремонту должны тщательно
понять все содержание глав 4~5.
3. Настоящая инструкция по эксплуатации применима только к интегрированным
линейный энкодер.
4. Пожалуйста, прочтите приведенные ниже соображения безопасности.Это критическая информация, связанная с
безопасное использование линейного энкодера.
Детальная информация:
Все линейные весы будут протестированы перед поставкой.Вот пример отчета об испытаниях весов.
