Подробная информация о продукте:
|
Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Высокий свет: | Стеклянная линейная шкала оптического кодировщика,стеклянная линейная шкала для цифрового считывания |

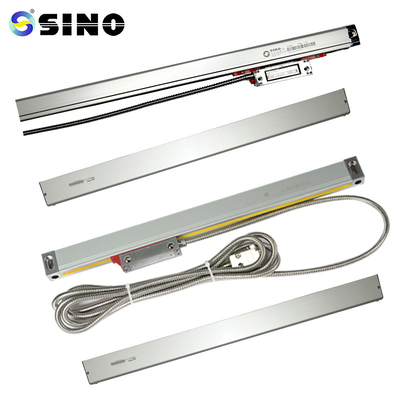

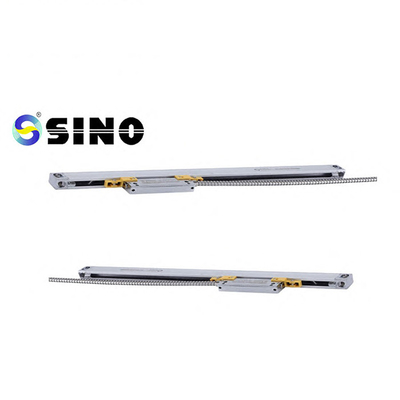

SINO KA500 Optical Encoder Glass Linear Scale CNC Linear Encoder Scale для цифрового считывания
KA-500 — это маленький энкодер, созданный специально для станков с ограниченными установочными и рабочими зонами.Клиенты со специфическими потребностями могут получить удовлетворение своих потребностей.Размер 70 мм на 470 мм.
В коплект входит:
Стеклянная линейная шкала, 1 шт., КА500-470мм
Доступно разрешение 0,5/1/5 м.
Индивидуальные длины энкодера (L0) могут быть предоставлены в зависимости от потребностей потребителей. (Длина: 70-470 мм)
Модель | L0 | L1 | L2 | Модель | L0 | L1 | L2 |
КА500-70 | 70 | 172 | 182 | КА500-320 | 320 | 422 | 432 |
КА500-120 | 120 | 222 | 232 | КА500-370 | 370 | 472 | 482 |
КА500-170 | 170 | 272 | 282 | КА500-420 | 420 | 522 | 532 |
КА500-220 | 220 | 322 | 332 | КА500-470 | 470 | 572 | 582 |
КА500-270 | 270 | 372 | 382 |
L0: Эффективная длина измерения энкодера L1: Размер монтажного отверстия энкодера
L2: Габаритные размеры энкодера
Руководство по эксплуатации
Пользователь должен прочитать Общее описание, Вопросы безопасности и
все содержание главы 1 3.
2. Помимо Общего описания, Соображений безопасности и всей информации в
Технические специалисты по установке, тестированию и ремонту должны тщательно следовать главам с 1 по 3.
понять каждый раздел глав 4–5.
3. Настоящая инструкция по эксплуатации распространяется только на интегральные схемы SINO серии KA.
линейный энкодер.
Пожалуйста, найдите время, чтобы прочитать приведенные ниже соображения безопасности.Он содержит важные сведения о
безопасно использовать линейный энкодер.
Детальная информация:
Все линейные весы будут протестированы перед поставкой.Вот пример отчета об испытаниях весов.
