Подробная информация о продукте:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Высокий свет: | Цифровая индикация линейной шкалы 120 мм для токарного станка,цифровая индикация линейной шкалы |
||

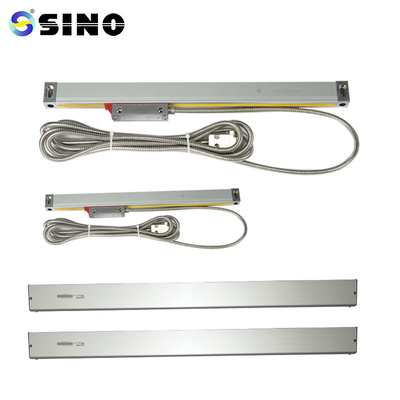

SINO KA300-120MM-5UM Малая линейная шкала Цифровой индикатор для небольшого токарного станка Сверлильно-фрезерный станок
Мини-энкодер KA-500 был специально создан для станков с ограниченным пространством для установки и эксплуатации.Клиенты с позиционными требованиями могут удовлетворить свои требования.Размеры 70 х 470 мм.
В коплект входит:
Решетка линейная, 1 шт., КА500-170мм
Существует разрешение 0,5 мкм/1 мкм/5 мкм.
В зависимости от требований клиентов может быть предложена индивидуальная длина энкодера (L0). (Длина: 70-470 мм)
| Модель | L0 | L1 | L2 | Модель | L0 | L1 | L2 |
| КА500-70 | 70 | 172 | 182 | КА500-320 | 320 | 422 | 432 |
| КА500-120 | 120 | 222 | 232 | КА500-370 | 370 | 472 | 482 |
| КА500-170 | 170 | 272 | 282 | КА500-420 | 420 | 522 | 532 |
| КА500-220 | 220 | 322 | 332 | КА500-470 | 470 | 572 | 582 |
| КА500-270 | 270 | 372 | 382 |
L0: Эффективная длина измерения энкодера L1: Размер монтажного отверстия энкодера
L2: Габаритные размеры энкодера
Инструкция по эксплуатации
Пользователь должен ознакомиться с общим описанием, соображениями безопасности и
все содержание главы 1 3.
2. В дополнение к Общему описанию, соображениям безопасности и всем данным в
Специалисты должны тщательно соблюдать главы с 1 по 3 при установке, тестировании и обслуживании.
понять каждую концепцию из глав 4-5.
Настоящее руководство по эксплуатации относится только к интегральным схемам серии SINO KA.
линейно кодируется.
4. Прочтите приведенные ниже рекомендации по безопасности.Он содержит важную информацию о
Используйте линейный энкодер осторожно.
Детальная информация:
Все линейные весы будут протестированы перед поставкой.Вот пример отчета об испытаниях весов.
