Подробная информация о продукте:
|
Наименование товара: | Стеклянный линейный масштаб SINO KA600-1100mm оптический кодер | Применение: | Цифровой счетчик чтения Линейный кодировщик с крышкой M |
---|---|---|---|
Использование: | шкалирование датчика положения | Подгонянная длина: | 1000 мм/1100 мм/1200 мм/1300 мм/1400 мм/1500 мм |
Длина: | 1600 мм/1700 мм/1800 мм/1900 мм/2000 мм/2100 мм/2200 мм | Материал: | Алюминий |
Функция: | ЭДМ/Латх/Смельчатка/Борная машина/Фрезерная машина | Резолюция: | 0.5/1/5 μm |
Высокий свет: | Оптический кодер SINO KA600-1100mm,SDS6-3V Цифровой оптический кодировщик чтения,Высокоточная решетчатая линейная стеклянная шкала |

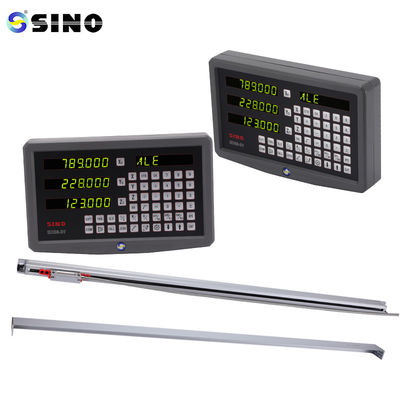

SINO KA600-1000mm Оптический кодер высокоточность решетки линейного стекла масштаб 5um 1um 0.5um
Пакет включает:
Ленивая стеклянная шкала KA500-1000 мм, один кусок.
Разрешение 0,5/1/5um.
В зависимости от требований клиентов могут быть предложены индивидуальные длины кодера (L0).
По мере того, как голова считывания движется по шкале,фотоэлектрический датчик обнаруживает выпускЭти сигналы могут быть интерпретированы цифровым дисплеем или компьютеризированной системой для обеспечения обратной связи о положении в режиме реального времени.
Линейная шкала KA600 использует инкрементальную оптическую систему кодирования для определения положения главы чтения шкалы.Обычно он состоит из стеклянной или металлической весы и головы чтения, которая движется вдоль весы по мере движения измеряемого объекта или компонента машины.Глава чтения содержит источник света и фотоэлектрический датчик, который обнаруживает отметки на шкале.
Модель | L0 | L1 | L2 | Модель | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Эффективная длина измерения кодера L1: Размер монтажного отверстия кодера
L2: Общие размеры кодера
Кодер KA-600, специально предназначенный для больших станков, имеет
Поддержка может быть добавлена в любое положение кодера, чтобы
длина 1000~3000 мм.
Подробная информация:
Все линейные весы будут проверены перед доставкой.
