Система цифрового чтения SINO SDS2-3MS с 3-координатом цифрового дисплея для станков и фрезерных машин

SINO SDS2-3MS Машина для фрезерного станка с цифровым дисплеем SDS3MS с цифровым показанием DRO

SINO SDS2-3MS Машина для фрезерного станка DRO Цифровое чтение с тремя координатами цифрового дисплея.

SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout с дисплеем SDS3MS - это система цифрового чтения, специально разработанная для станков и фрезерных машин.Он обеспечивает точную обратную связь измерений в режиме реального времени, что позволяет операторам точно контролировать и управлять процессом обработки.

Особенности:

Поддержка нескольких осей: Эта цифровая система чтения поддерживает несколько осей, что позволяет точное измерение обратной связи и управления в различных движениях машины.Машинист может одновременно точно расположить и управлять несколькими осями, повышая общую эффективность обработки.

Совместимость станков и фрезеровщиков: разработанная для совместимости с станками и фрезеровщиками, система SDS2-3MS DRO предлагает универсальность для машинистов, работающих с различными типами оборудования.Он плавно интегрируется в системы управления этих машин, что способствует упрощению операций и установке.

Высокая точность: благодаря высокой точности измерений, система цифрового считывания обеспечивает точное управление движением машины.Эта способность необходима для достижения узких толерантности и оптимальных результатов обработки в различных промышленных приложениях.

Инкрементальные и абсолютные режимы: Система SDS2-3MS DRO поддерживает как инкрементальные, так и абсолютные режимы измерений, обеспечивая гибкость для различных сценариев обработки.Операторы могут легко переключаться между режимами по мере необходимости, адаптируясь к различным требованиям обработки с эффективностью и точностью.

Функциональность:

Система цифрового чтения SDS2-3MS SINO Lathe Milling Machine DRO позволяет операторам точно контролировать и управлять движениями машины во время обработки и фрезерной работы.Он обеспечивает обратную связь измерений в режиме реального времени, что позволяет операторам вносить необходимые изменения и исправления для получения требуемой производительности.

Использование:

Системы цифрового чтения (DRO) являются важными инструментами в обрабатывающих операциях, которые требуют точного измерения и контроля в различных отраслях промышленности, включая металлообработку, деревообработку, автомобильную промышленность,аэрокосмическая промышленность, и больше.

Основные применения:

Операции с токарным станком:Система DRO имеет решающее значение для таких операций с станком, как обращение, повороты, конизация, нанесение нитей и выщелачивание.обеспечение точного и эффективного обработки.

Фрезерные работы:В процессе фрезерной работы, включая контурные работы, сверление, бурение и профилирование, система DRO играет жизненно важную роль.позволяет операторам легко выполнять точные и повторяемые задачи фрезы.

Универсальный трехкоординационный цифровой дисплей (SDS3MS):

Система SDS3MS DRO оснащена универсальным трехкоординатным цифровым дисплеем, который может легко адаптироваться к различным функциям машины путем регулирования параметров,что делает его подходящим для различных машинных применений на различных типах оборудования.

Многоцелевая функциональность:Благодаря возможности бесперебойного переключения функций между различными станками, система SDS3MS DRO повышает гибкость и эффективность работы.Машинист может рассчитывать на его точные измерения для оптимизации процессов обработки и достижения превосходных результатов.

Параметры цифрового считывания SINO SDS3MS

1. Диапазон напряжения: AC 85V ~ 250V, 50Hz ~ 60Hz.
2. Потребление энергии: 15 Вт (25 ВА).
3. Координатное число: поддерживает 1 координату, 2 координаты или 3 координаты.
4. Дисплей: 7-сегментный дисплей для отображения подписанных выходных данных с 8 символами, подходящий для двух или трех осей.
5. Вес: 2 кг.
6. Сигнал ввода: поддерживает TTL, EIA-422 и сигналы вывода с открытым коллектором, обеспечивая удобный интерфейс с программируемыми контроллерами.
7. Частота входного сигнала: допускает частоты более 100 кГц.
8. Варианты разрешения: поддерживает разрешения 10 микронов, 5 микронов, 2 микронов, 1 микрона и 0,5 микрона.

Основные функции

Мм/дюйм Трансформация Абсолютная/относительная Трансформация
Функция расщепления в середине Простая функция "R".
Разделяем периметр круга.
Сэкономить 200 рабочих точек, разделить отверстия по наклонной линии.
Математические расчеты Компенсация диаметра инструмента
Бевел Процесс нулевое местоположение авторест

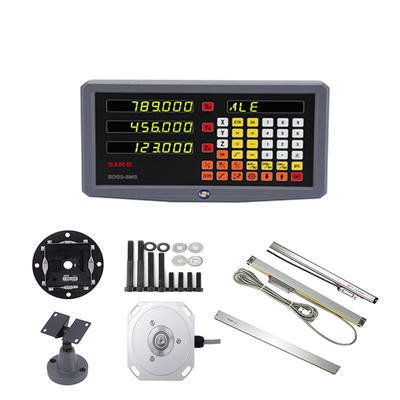

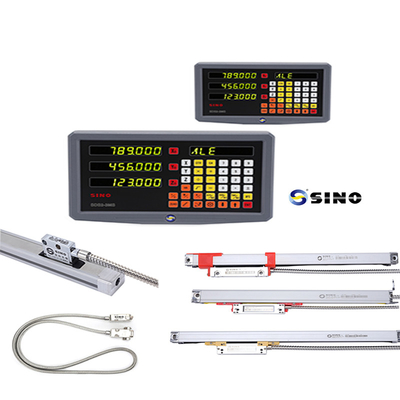

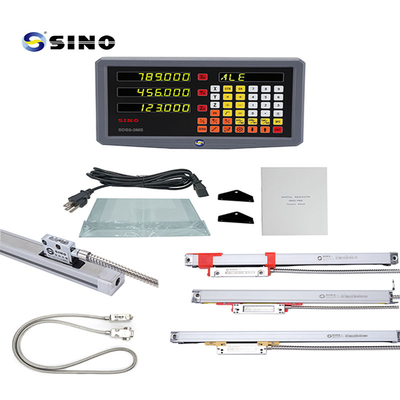

Изображение/фото продуктов:

Стеллаж на фотографии - опционный, не стандартный продукт.
