Оптический цифровой отсчет CE TTL для линейного энкодера со стеклянной линейкой

Название бренда:	SINO
Номер модели:	KA-500 70-470mm
минимальный заказ:	1 PC
цена:	negotiable
Детали упаковки:	Carton box
Условия оплаты:	T/T, Western Union, MoneyGram

Детальная информация

Описание продукта

Детальная информация

Place of Origin:

P.R.China

Сертификация:

CE,RoHS,

Item:

SINO Miniature High Precision Aluminium Grating Linear Encoder Scale

Model:

KA-500 series: 70-470mm

Usage:

Testing Equipment, Metal Cutting Machine

Type:

Miniature Optical Glass Linear Encoder

Resolution:

0.005 / 0.001 / 0.0005 mm

Output Signal:

Square wave signal TTL / RS422

System:

SINO SDS series digital readout

Keyword:

Miniature linear encoder

Supply Ability:

5000 per month

Выделить:

Оптический линейный энкодер CE

Цифровой отсчет энкодера TTL

Одноосный стеклянный энкодер

Описание продукта

Миниатюрная высокоточная алюминиевая линейная шкала с решеткой SINO KA-500, 70–470 мм

Линейная шкала серии KA-500 — это миниатюрная модель. Поперечное сечение шкалы составляет всего 20*18 мм. Она специально разработана для установки в узких/маленьких местах или для некоторых специальных небольших измерительных приборов.

Спецификация продукта

Модель	Серия KA-500
Длина перемещения (мм)	70-470 (50 мм/спецификация)
Расстояние масштабирования	0,02 мм (50 линий/мм)
Точность	±3/±5/±15 мкм при 20°C
Разрешение (мкм)	5 мкм, 1 мкм, 0,5 мкм
Референтный сигнал	Каждые 50 мм на спецификацию длины
Защита от уплотнения	IP53
Рабочая скорость	(разрешение) >= 5 мкм: >=60 м/мин=120 м/мин
Выходной сигнал	TTL / RS422
Рабочая температура	0°C–45°C
Температура хранения	-20°C–80°C
Влажность	100% без конденсации
Напряжение	5 В/24 В

Комплект поставки:1 * Линейная шкала KA500, 1 * наборы винтов

Защитная крышка и кронштейн KA-500 не входят в комплект. Они могут быть заказаны дополнительно, если это необходимо.

Изображения продукта

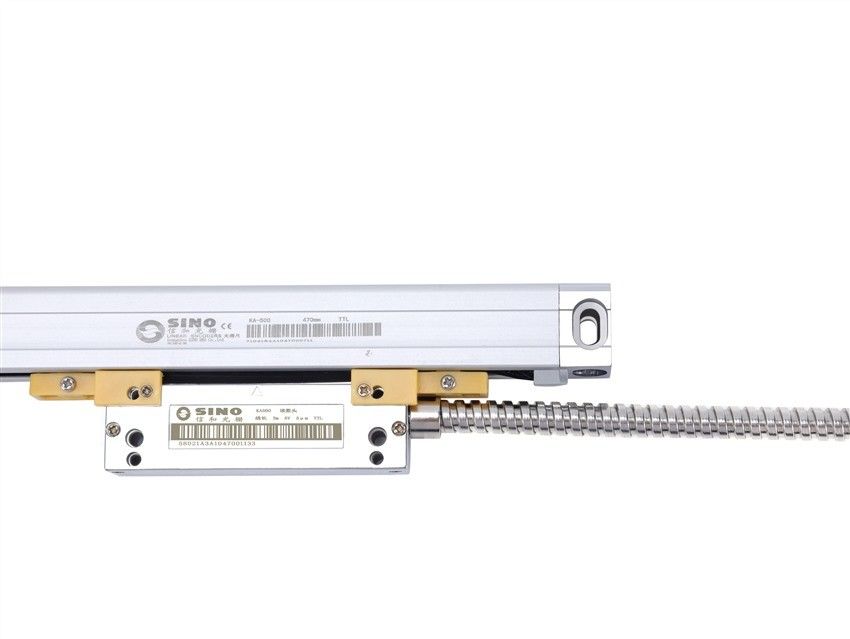

Оптический цифровой отсчет CE TTL для линейного энкодера со стеклянной линейкой 0

Оптический цифровой отсчет CE TTL для линейного энкодера со стеклянной линейкой 1

Оптический цифровой отсчет CE TTL для линейного энкодера со стеклянной линейкой 2

Варианты крышек

Оптический цифровой отсчет CE TTL для линейного энкодера со стеклянной линейкой 3

Оптический цифровой отсчет CE TTL для линейного энкодера со стеклянной линейкой 4

Все шкалы будут протестированы перед поставкой.

Каждая шкала имеет свой собственный отчет об испытаниях:

Оптический цифровой отсчет CE TTL для линейного энкодера со стеклянной линейкой 5

Это образец линейного энкодера KA-500 на токарном станке:

Крышка H для защиты шкалы:
