Линейная стеклянная шкала по SINO высокоточный 2-осевой цифровой дисплей SDS2MS

Высокоточный 2-осевой цифровой индикатор SDS2MS с линейной стеклянной шкалой от SINO

Обзор двухкоординатного цифрового индикатора SDS 2MS и линейки KA Grating Ruler

1. Этот комплект обеспечивает одновременное управление и мониторинг в реальном времени перемещения станка по двум осям, например, по осям X и Y фрезерного станка. Он позволяет отслеживать ход работы оборудования и проверять, достигла ли станочная деталь положения, указанного пользователем.

2. Система линейного энкодера KA использует магнитную технологию. В сочетании с дисплеем DRO и магнитной стеклянной шкалой (установленной на валу станка) она обеспечивает динамические показания с относительно высокой точностью. Эти показания мгновенно отражают текущее положение оборудования; благодаря этой быстрой обратной связи по данным операторы могут быстро реагировать и судить о том, достигает ли движение станка желаемых результатов.

3. Комплект SDS 2MS DRO совместим с широким спектром переменного напряжения, от 100 до 240 вольт. Каждое устройство имеет оптимальное рабочее напряжение, и только при соблюдении этого требуемого напряжения комплект может функционировать должным образом, помогая пользователям выполнять точные измерения в заданных точках.

4. Блок отображения DRO имеет интуитивно понятный интерфейс, состоящий из функциональных кнопок и экрана цифрового дисплея. Пользователи могут выбирать разные функциональные кнопки для переключения между различными типами данных измерений, что позволяет легко адаптироваться к сложным рабочим условиям.

Имеющиеся возможности:

1. Преобразование радиус/диаметр.

2. Преобразование мм/дюйм.

3. Абсолютное/относительное преобразование.

4. Функция разделения по середине.

5. Простая функция "R".

6. Плавная функция "R".

7. Позиционирование отверстий PCD по окружности.

8. Память нулевой позиции на 200 групп.

Подробные параметры цифровой системы отсчета DRO SDS2MS:

1. Совместимость по напряжению/частоте: работает с переменным током 85–250 В и 50–60 Гц
2. Потребляемая мощность: 15 Вт (с электрической нагрузкой 25 вольт-ампер)
3. Назначение номеров: может назначать номера либо одному, либо двум местоположениям
4. Используйте восемь метров текста и символов, чтобы показать, как знаковый семисегментный дисплей (для двух или трех осей) выводит данные
5. Вес нетто: 2,9 фунта (или 1,3 килограмма)
6. Поддержка сигнала: имеет выходные сигналы с открытым коллектором EIA-422, входные сигналы TTL и удобный интерфейс для подключения к программируемым контроллерам
7. Поддерживает входные частоты сигнала выше 100 кГц
8. Варианты разрешения: может подключаться к разрешениям 10 мкм, 5 мкм, 2 мкм, 1 мкм и 0,5 мкм

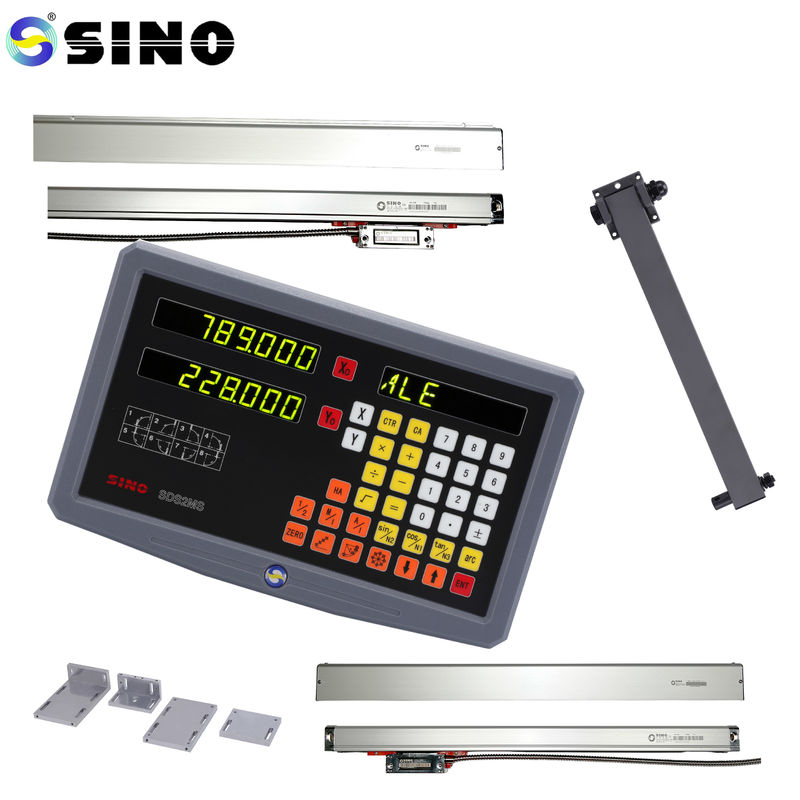

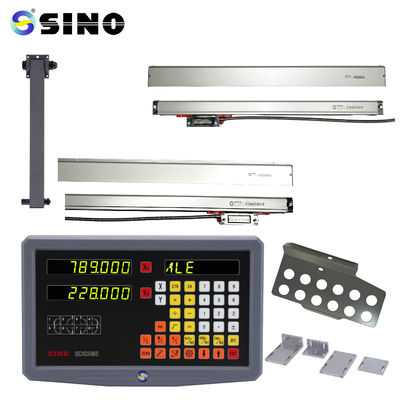

Изображение продукта / фотографии:

​

Стойка на картинке является опцией, а не стандартным продуктом.
