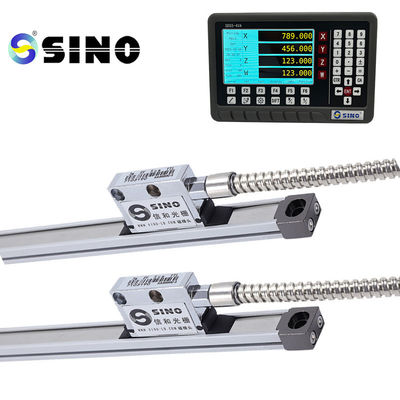

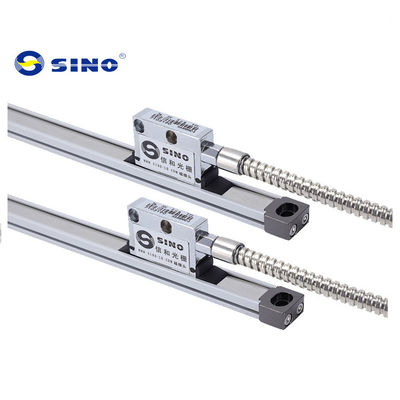

Комплект магнитного линейного энкодера SINO KA800MC с цифровым отсчетом для фрезерных станков, разрешение 5µм, 24 В
Магнитный линейный энкодер 24 В специально разработан для фрезерных станков, обеспечивая высокое разрешение 5µм. Этот энкодер обеспечивает точную обратную связь по положению, что делает его идеальным выбором для применений, требующих точных и надежных измерений. Он спроектирован так, чтобы выдерживать требования обрабатывающей среды, обеспечивая долговечность и стабильность показаний при фрезерных операциях. Благодаря передовой технологии этот энкодер повышает общую эффективность и точность фрезерных станков, способствуя более плавной работе и более высоким результатам.
Основные характеристики
Магнитная технология: Энкодер использует магнитные принципы для точного измерения линейного перемещения вдоль осей фрезерных станков. Этот метод обеспечивает стабильную и точную обратную связь по положению, что делает его очень надежным для работы станка.
Разрешение 5µм: Благодаря разрешению 5µм этот энкодер может обнаруживать малейшие перемещения, всего 5 микрометров. Этот высокий уровень точности повышает способность станка выполнять точную настройку, улучшая общую точность обработки.
Электропитание 24 В: Разработанный для работы от источника питания 24 В, энкодер обеспечивает стабильную и надежную работу. Убедитесь, что он подключен к подходящему источнику питания для оптимальной работы.
Простая установка: Магнитный линейный энкодер 24 В, соответствующий требованиям RoHS, разработан для простой установки на фрезерные станки. Его можно установить на подвижную ось станка, а выход измерения подключить к системе управления станка или к внешнему цифровому отсчетному устройству (DRO) для мониторинга в реальном времени.
Совместимость с фрезерными станками: Этот энкодер предназначен для использования с фрезерными станками, что делает его совместимым с различными типами станков, такими как вертикальные фрезерные станки, горизонтальные фрезерные станки и фрезерные станки с ЧПУ. Он обеспечивает гибкость, необходимую для бесшовной интеграции в различные фрезерные приложения.
Преимущества продукта
Считывающая головка небольшого размера, которая занимает мало места и проста в установке.
Высокая производительность: Наши магнитные решетки SINO и серии прецизионных оптических линеек прошли строгий контроль качества. Соответствуют стандарту точности и жесткости, хорошей прямолинейности и точным измерениям. Длина перемещения: от 120 мм до 100 000 мм Разрешение: 5µм
Герметичная считывающая головка с идеальной структурой профиля соответствует классу защиты IP67
Магнитная шкала KA800MC-5 в основном подходит для обработки и измерения с низкими и средними требованиями к точности
Магнитные шкалы предлагают несколько преимуществ, в том числе:
Точность: Магнитные шкалы обеспечивают исключительные измерения с высоким разрешением, часто в субмикронном диапазоне, обеспечивая точное позиционирование для применений, где важна точность. Это делает их отличным выбором для высокоточных задач.
Бесконтактность: Поскольку считывающая головка работает без физического контакта со шкалой, износ системы отсутствует. Такая бесконтактная конструкция снижает требования к техническому обслуживанию, продлевая срок службы всей системы.
Невосприимчивость к загрязнениям: Бесконтактный характер магнитных шкал обеспечивает высокий уровень устойчивости к факторам окружающей среды, таким как пыль, грязь и жидкости. Эта невосприимчивость делает их идеальными для использования в сложных условиях, где традиционные контактные системы могут выйти из строя.
Долговечность: Магнитные шкалы рассчитаны на прочность, с высокой устойчивостью к ударам и вибрации. Эта долговечность обеспечивает надежную работу в сложных промышленных условиях, где другие измерительные системы могут быть подвержены повреждениям.
Технический параметр
| Датчик магнитной шкалы |
| Опорный сигнал |
Каждые 5 мм (C) |
| Шаг |
5 мм |
| Характеристики ленты линейки |
5+5 мм |
| Разрешение |
5µм |
| Доступный зазор |
2 мм |
| Точность |
± (0,035 + 0,02 x L) мм, L: эффективная длина измерения, Единица измерения: м |
| Кабель |
5-жильный или 8-жильный |
| Форма выхода |
TTL или RS-422 |
| Зазор между считывающей головкой и защитной стальной лентой |
0,8～1,8 мм |
| Напряжение питания |
5 В пост. тока±5%, 24 В пост. тока±5% |
| Потребляемый ток (без нагрузки) |
40 мАМАКС. |
| Потребляемый ток (с нагрузкой) |
120 мАМАКС.(5 В, RL=120Ω) |
| 60 мАМАКС.(28 В, RL =1,2 кΩ) |
| Максимальная скорость |
5 м/с (MS T 5) |
| Вибростойкость |
100 м/с2[10 Гц～2000 Гц] |
| Ударопрочность |
1000 м/с2(11 мс) |
| Уровень защиты считывающей головки |
IP 67 DIN 40050/IEC 529 |
| Рабочая температура |
-20℃～85℃ |
| Температура хранения |
-20℃～85℃ |
| Влажность |
100％ без конденсации |
| Электрическая защита |
Защита от инверсии полярности питания, защита от тока короткого замыкания на выходе |
| Стандартный кабель |
3 м, LMAX=50 м (кабель считывающей головки)Кабель длины измерения |
| LMAX=100 м |
Применение магнитного энкодера Mcale
|
Тяжелые токарные станки, фрезерные станки, сверлильные станки, шлифовальные станки, EDM (электроэрозионные станки)
Обрабатывающие центры, станки для резки ПВХ, станки для резки дерева, станки для обработки стекла, погрузочно-разгрузочные работы
Детальное изображение:
Почему выбирают нас?
Магнитную шкалу можно обрезать в соответствии с вашими требованиями
Полностью герметичная считывающая головка с идеальной структурой профиля соответствует классу защиты IP67
Передовая техника и внутренняя структура
Технология автоматической регулировки усиления снижает требования к установке, зазор между считывателем и лентой может составлять 3 мм (5 микрон)
Время подготовки: 1 рабочий день, быстрая доставка FedEx IP
Вопросы и ответы:
1. Какова максимальная длина измерения?
Длина измерения до 100 000 мм
2. Что представляют собой длины 120 мм ~ 100000 мм?
Ответ: Все эти длины означают длину перемещения стола (размер перемещения стола, а НЕ размер стола) по осям x, y, z станка. Возможно, вам потребуется добавить дополнительные 5,5 для общей длины.
3. Если мне нужен полный комплект DRO с 2 осями и шкалами для моего токарного станка, как мне их приобрести?
Ответ: Вы можете выбрать: «1 шт. DRO с 2 осями» «Длина перемещения ** мм линейного или магнитного энкодера» «Длина перемещения *** мм», тогда вы получите то, что хотите.
4. Длина перемещения по оси X моего станка составляет 260 мм, а длина перемещения по оси Y — 530 мм, можете ли вы предложить такую длину, которая не указана в параметрах?
Ответ: Каждый диапазон измерения шкалы имеет приращение 20 мм. Это означает, что диапазон измерения шкалы 250 мм может достигать 270 мм. Поэтому вы можете выбрать шкалу 270 мм и шкалу 570 мм для своего станка.
5. Если я куплю только 1 шкалу отдельно, могу ли я получить руководство пользователя?
Ответ: Руководство пользователя поставляется с DRO, но вы можете связаться с продавцом, чтобы получить загрузку.
6. Что мне выбрать для моего токарного или фрезерного станка?
Ответ: Токарный станок обычно имеет отсчет по 2 осям, а фрезерный станок может иметь отсчет по 2 или 3 осям.
7. Могу ли я обрезать шкалу, если она слишком длинная для моего станка?
Ответ: Технически НЕТ. Если вы новичок, в противном случае шкала, вероятно, может быть повреждена и не может быть использована.
8. Все ли они отправляются FedEx, UPS, DHL?
Ответ: Да. Поддерживается стандартная FedEx, а также другие варианты.
