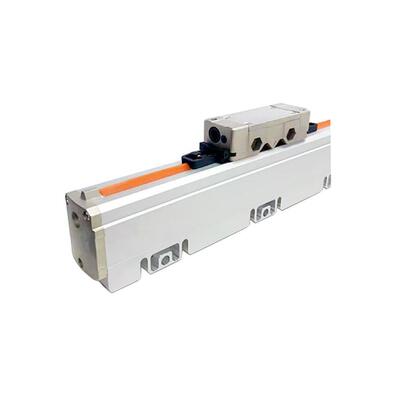

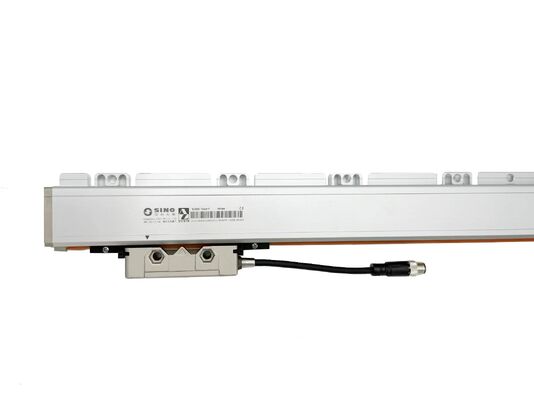

Абсолютная линейная решетчатая линейка NC600, высокоточный датчик для станков с ЧПУ

Абсолютный линейный решетчатый линейник NC600 высокоточный датчик для станков с ЧПУ

Абсолютный линейный кодер NC600 имеет настоящую систему абсолютного положения, обеспечивающую мгновенные значения положения при включении без необходимости самонаведения.
Идеально подходит для линейных двигателей, станков с ЧПУ, автоматизированных производственных линий, научных инструментов и высокоточных систем управления, обеспечивает надежную производительность для различных применений.
Построенная на нашей патентной технологии, серия использует герметичный алюминиевый корпус с двойными полосами уплотнения.Эта прочная конструкция эффективно защищает стекло кодера и головку считывания от пыли, мусора и режущих жидкостей, обеспечивающих долговечность в суровых условиях.

Глобально сертифицированное качество: система менеджмента качества ISO, а также международные сертификаты CE и RoHS гарантируют полное соответствие.
Универсальная совместимость: полные спецификации и несколько протоколов связи обеспечивают широкое применение в различных системах.
30+ лет опыта: десятилетия опыта работы на рынке позволяют нам укрепить нашу основу, стимулировать инновации и продвигаться вперед наряду с промышленностью.
Независимые инновации: отечественные разработки для замены импортных технологий "узкого горла" надежными, отечественными решениями.

Абсолютный линейный кодер NC600 подходит для:

• ● Сложные роботизированные системы
• ● Научные приборы
• Системы станков-инструментов √ CNC-токарные станки, фрезерные станки, шлифовальные станки и т.д.
• Высокоточное измерительное оборудование, работающее в суровых условиях, вибрации, температура, загрязнители и т.д.

Содержание упаковки и технические характеристики
Стандартная конфигурация:
Линейная стеклянная шкала: модель KA600, стандартная длина измерения 2100 мм.
Глава чтения: высокоточный оптический датчик.
Аксессуары: установка оборудования и соединительных кабелей.
Параметры работы:
Разрешение: доступно в степенях точности 0,5 мкм, 1 мкм и 5 мкм для удовлетворения различных требований приложения.
Настраивание: мы предлагаем индивидуальные длины кодеров (L0) от 1000 мм до 3000 мм, обеспечивая точное соответствие конкретным габаритам станка.
Оптическая система и принцип кодирования:
Оптический датчик: кодер включает в себя высокоразрешенную оптическую систему сканирования.Он обнаруживает оптические модели и преобразует их в точные электрические сигналы для обратной связи позиций..
Усовершенствованные шаблоны кода: масштаб использует сложные оптические методы кодирования.
Минимизация ошибок: использование серых кодов обеспечивает, чтобы только один бит менял состояние между последовательными значениями.Эта основная конструктивная характеристика эффективно уменьшает ошибки интерпретации данных во время быстрых переходов позиционирования, тем самым повышая общую стабильность системы.

Разрешение и механическое проектирование
Разрешение и точность
Разрешение абсолютного оптического кодера в основном определяется плотностью моделей градуирования на шкале.что напрямую переводится в превосходную точность позиционированияРазрешение обычно количественно измеряется в битах или счетах за революцию (CPR).
Машиностроение для крупномасштабных применений
Кодер NC600 специально разработан для применения в крупноформатных станках с ЧПУ. Он имеет прочную механическую структуру, характеризующуюся:
Высокая жесткость: конструкция подчеркивает структурную целостность для поддержания стабильности при больших нагрузках.
Гибкая конфигурация поддержки: дополнительные механические поддержки могут быть интегрированы в любом положении вдоль оси кодера.Эта особенность значительно повышает жесткость и стабильность системы во время работы.
Расширенный диапазон измерений: доступен в длинах от 1000 мм до 3000 мм, удовлетворяя требованиям больших машинных ложек.
