Высокоточный абсолютный линейный энкодер SINO NC600 для станков с ЧПУ и автоматизированного оборудования

Высокоточный абсолютный линейный энкодер SINO NC600 для станков с ЧПУ и автоматизированного оборудования

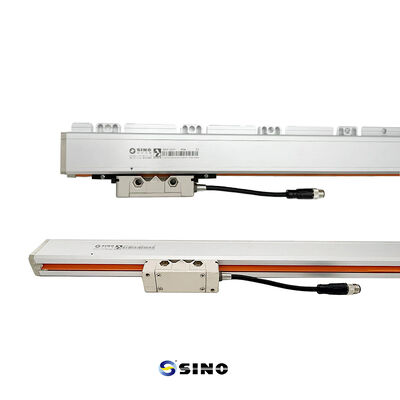

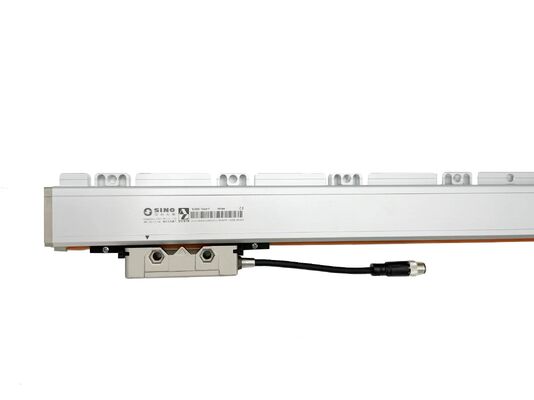

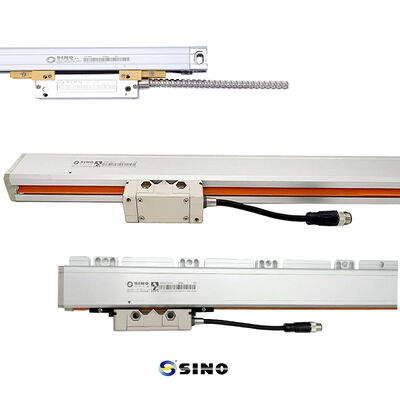

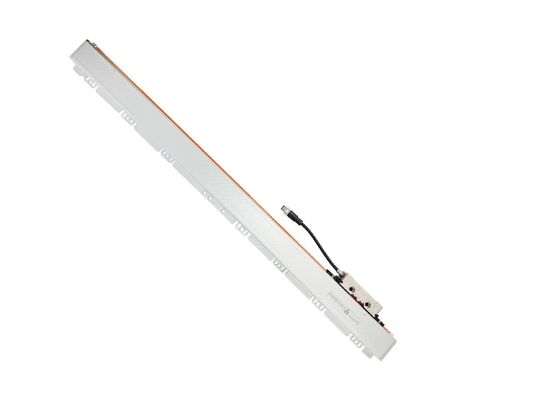

Абсолютный линейный энкодер NC600 оснащен подлинным механизмом абсолютного позиционирования, обеспечивающим немедленный вывод положения при включении питания без необходимости выполнения операции обнуления.

Этот энкодер, подходящий для линейных двигателей, станков с ЧПУ, автоматизированных производственных линий, прецизионных приборов и систем высокоточного управления, гарантирует стабильную и надежную работу в различных промышленных применениях.

Разработанная с использованием собственной запатентованной технологии, серия NC600 имеет герметичную алюминиевую конструкцию и двухслойную систему уплотнения. Эта прочная конструкция эффективно защищает шкалу и считывающую головку от пыли, частиц и смазочно-охлаждающих жидкостей, обеспечивая долговечность даже в суровых условиях эксплуатации.

Сертифицированное качество мирового уровня:

Сертификаты ISO, CE и RoHS для полного соответствия международным стандартам.
Широкая совместимость:

Полные спецификации и множество протоколов связи для широкого применения.
Более 30 лет опыта:

Десятилетия отраслевого опыта, поддерживающие стабильный рост и непрерывные инновации.
Независимые инновации:

Собственная разработанная основная технология, обеспечивающая надежные отечественные альтернативы импортным ключевым компонентам.

Абсолютный линейный энкодер NC600 предназначен для широкого спектра применений, включая:

• Автоматизированное оборудование
• Продвинутые роботизированные системы
• Системы управления технологическими процессами
• Прецизионные научные приборы
• Станки с ЧПУ, такие как токарные, фрезерные и шлифовальные станки
• Высокоточные измерительные устройства, работающие в суровых условиях, включая вибрацию, перепады температур и загрязнение

Комплектация и технические характеристики
Стандартная конфигурация
Линейная стеклянная шкала: серия NC600, стандартная длина измерения 140-3240 мм
Считывающая головка: высокоточный модуль оптического датчика
Аксессуары: монтажное оборудование и соединительные кабели
Параметры производительности
Разрешение: 0,5 мкм, 1 мкм, 5 мкм (опционально) для удовлетворения различных потребностей приложений
Индивидуализация: доступны заказные длины измерения (L0) от 100 мм до 3000 мм
Оптическая система и принцип кодирования
Энкодер использует оптическую систему сканирования с высоким разрешением. При движении считывающей головки вдоль шкалы она обнаруживает градуировочные шаблоны и преобразует их в точные сигналы обратной связи по положению.
Шкала использует передовое оптическое кодирование, в основном код Грея. По сравнению с естественным двоичным кодом, код Грея позволяет изменять только один бит между соседними положениями, что эффективно снижает ошибки считывания сигнала при высокоскоростном движении и повышает стабильность системы.

Разрешение и механическая конструкция
Разрешение и точность
Разрешение абсолютного оптического энкодера зависит от плотности градуировочных меток на шкале. Более мелкие градуировки обеспечивают более высокое разрешение и улучшенную точность позиционирования. Разрешение обычно выражается в битах или импульсах на оборот (CPR).
Механическое проектирование для крупномасштабных применений
Энкодер NC600 специально разработан для крупных станков с ЧПУ, имеет прочную механическую конструкцию, обеспечивающую:

• Превосходная жесткость: Конструкция подчеркивает структурную целостность для поддержания стабильности при больших нагрузках.
• Высокая жесткость: Стабильная конструкция обеспечивает надежную работу при больших нагрузках.
• Гибкая поддержка: Дополнительные опоры могут быть установлены в любой точке вдоль энкодера для увеличения жесткости и стабильности работы.
• Расширенный диапазон измерения: Длины измерения от 1000 мм до 3000 мм, идеально подходят для больших станин станков.
